CF多针C型引线法兰
CF多针C型引线法兰
Multi-Pin Sub-C Type Feedthroughs (MPCT)
专为空间受限的应用而设计，紧凑设计允许小型法兰安装。可以使用 CF16 和 KF16 型法兰。
这些多针仪器引线在空气侧具有圆形卡口锁定连接器，在真空侧具有压接销。
9 针配置。镀金引脚采用直通式设计
电压(V):500
电流(A):5/PIN
导体数量:9;18(2*9)
导体材质:镀金不锈钢
绝缘体材料:微晶玻璃
法兰安装：CF16;CF35
真空度:1*10-10 Torr
CF金属密封：-200°C 至450°C
最高升温梯度:25℃/分钟
可提供2D\3D模型，接受非标定制，如有需求可咨询销售工程师。
备注:
标注的技术相关参数会受到各种条件制约，如材料特性、机械设计操作环境等。
所有电气额定值均基于一侧在干燥大气环境中，另一侧在＜ 1 x 10 -4 Torr 的真空环境中运行。
所有3D模型以及我们型录中显示或列出的任何尺寸均不包括制造公差，仅供参考。

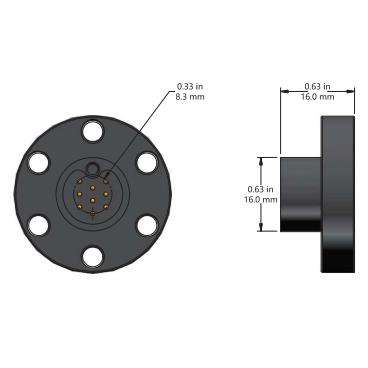

- 尺寸参数
- 产品特性
