真空多针引线法兰
KF/ISO多针D型引线法兰
KF多针D型引线法兰
Multi-Pin Sub-D Type Feedthroughs (MPDT)
这些多针仪器引线在空气侧具有圆形卡口锁定连接器,在真空侧具有压接销。
电压(V):500
电流(A):5/PIN
导体数量:3;6;10;19;32;41;
导体材质:镀金不锈钢
绝缘体材料:微晶玻璃
法兰安装:KF40;KF50;ISO63;ISO100
真空度:
高真空;超高真空
CF金属密封:-40°C 至200°C
最高升温频率:25℃/分钟
符合MIL-C-24308电连接器芯谱标准
可提供2D\3D模型,接受非标定制,如有需求可咨询销售工程师。
备注:
标注的技术相关参数会受到各种条件制约,如材料特性、机械设计操作环境等。
所有电气额定值均基于一侧在干燥大气环境中,另一侧在< 1 x 10 -4 Torr 的真空环境中运行。
所有3D模型以及我们型录中显示或列出的任何尺寸均不包括制造公差,仅供参考

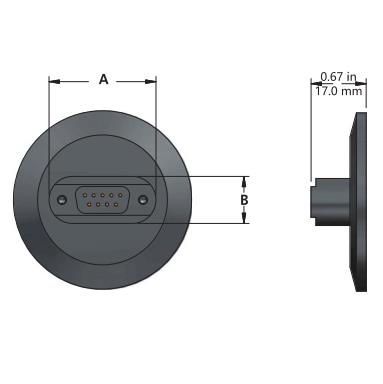

尺寸参数
产品特性
KF多针D型引线法兰
Multi-Pin Sub-D Type Feedthroughs (MPDT)
这些多针仪器引线在空气侧具有圆形卡口锁定连接器,在真空侧具有压接销。
电压(V):500
电流(A):5/PIN
导体数量:3;6;10;19;32;41;
导体材质:镀金不锈钢
绝缘体材料:微晶玻璃
法兰安装:KF40;KF50;ISO63;ISO100
真空度:
高真空;超高真空
CF金属密封:-40°C 至200°C
最高升温频率:25℃/分钟
符合MIL-C-24308电连接器芯谱标准
可提供2D\3D模型,接受非标定制,如有需求可咨询销售工程师。
备注:
标注的技术相关参数会受到各种条件制约,如材料特性、机械设计操作环境等。
所有电气额定值均基于一侧在干燥大气环境中,另一侧在< 1 x 10 -4 Torr 的真空环境中运行。
所有3D模型以及我们型录中显示或列出的任何尺寸均不包括制造公差,仅供参考
