迈格诺科提供从CF16到CF500的固定和活套法兰。严格按照ISO和GB标准加工制造,可与其他制造商的产品兼容使用。 CF法兰可用的材料有SUS304、304L,304 ESR,316L,316LN ESR。
采用无氧铜垫片密封,有效真空度可达1x-11 mbar。温度-200°C~450°C。垫片不建议重复使用
迈格诺科可提供从CF法兰到KF或ISO法兰的全套转接,以便从超高真空过渡到高真空。并免费提供2D/3D模型方便客户设计建模。
真空范围
迈格诺科CF超高真空法兰管件系列产品,为高真空和超高真空系统的设计和建造提供了极大的灵活性。
可提供多种形式的接头管件如直通、半通、变径、波纹管,45°和90°弯头、正三通、异径三通、正四通、异径四通、五通、六通、立方体六通半乳头,异径管接头,挠性乳头,具有45°和90°构型的弯头,三通,异径三通,四通,五通和六通配置,六通立方体等多种管件可供选择。如果我们没有您想要的产品,则可以根据要求来图加工定制。

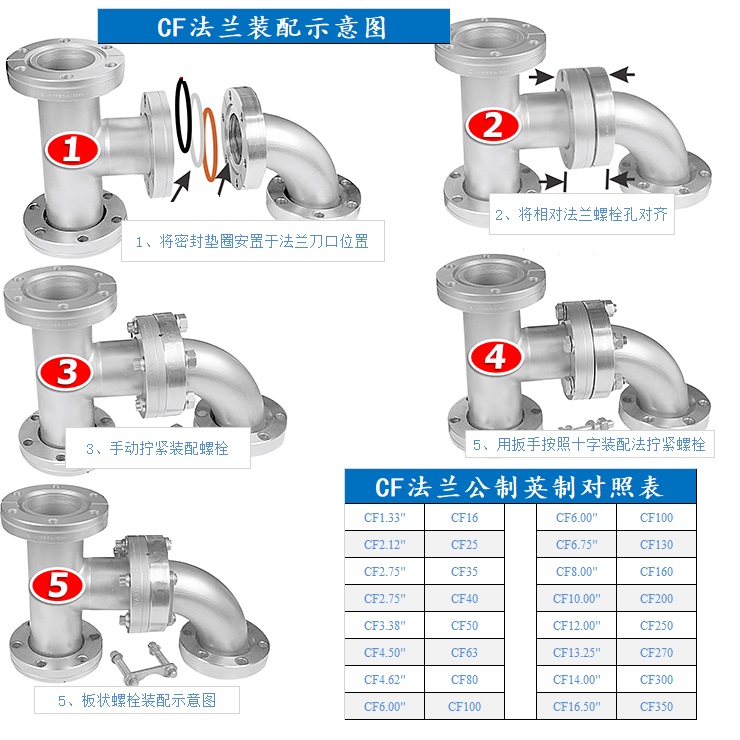

为方便螺栓装配,每个轴对称管件上分别会配备可旋转与不可旋转法兰。弯头配有两个可旋转的法兰。
迈格诺科还可以提供由杜邦陶氏弹性体Viton®材料制成的专用弹性体垫片。满足高真空环境使用,并频繁和重复地组装和拆卸。这些弹性体垫圈具有矩形横截面,与CF法兰刀口尺寸匹配。需要注意的是在CF法兰中使用弹性体垫片密封会降低系统的最低和最高温度,降低至-20°C,150°C,真空度1x10-8 Torr。

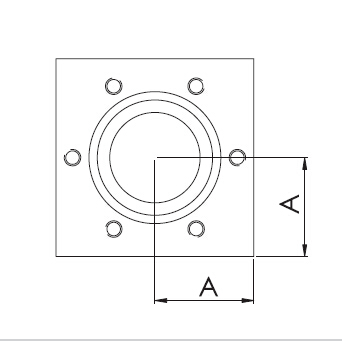

公称通径
外径
厚度
铜垫片外径
PCD
螺栓数量
[mm(inch)]
[mm]
DN16
34(1.33英寸)
7,6
21
27
6 x M4
DN25
54(2.12英寸)
11,5
33
41
4 x M6
DN40
70(2.75英寸)
13
48
59
6 x M6
DN50
86(3.38英寸)
16
61
72
8 x M8
DN63
114(4.5英寸)
17,5
82
92
DN75
117(4.62英寸)
91
102
10 x M8
DN100
152(6英寸)
20
120
130
16 x M8
DN125
171(6.75英寸)
141
152
18 x M8
DN160
203(8英寸)
22
171
181
20 x M8
DN200
254(10英寸)
25
222
232
24 x M8
DN250
305(12英寸)
272,7
284
32 x M8
DN275
337(13.5英寸)
28
294
306
30 x M10
DN300
368(14.5英寸)
326
338
32 x M10
DN350
419(16.5英寸)
376
389
36 x M10
DN400
470(18.5英寸)
424
438
40 x M10
